半自動高精度平面貼標機是高臻智能自動化生產的半自動貼標機，要求在平面、弧面、圓周面、凹面、凸面或其他面貼附標簽的產品均可以用該貼標機進行貼標，下面就給大家詳細講解一下該貼標機電氣控制的具體操作方法。

一、電控原理

通過產品檢測、標簽檢測兩種信號的輸入，經過PLC處理后，輸出為牽引電機控制信號和氣缸動作，從而完成產品貼標動作。

二、人機界面

1、開機界面：如下圖所示

2、自動畫面

• 實際產量：實時在線記錄所生產的產品數量。

• 計劃產量： 輸入要停機的生產數，生產數量一到，機器停機。

• 啟動： 按下此按鈕，機器處于自動狀態。

• 停止： 按下此按鈕，機器停止工作。

• 清零： 按下此按鈕，所計產量數清零。

3、手動界面：如下圖所示

按下各按鈕，相應功能動作

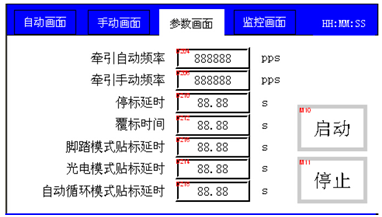

4、參數設置：如下圖所示

• 牽引自動頻率：設置牽引電機自動運轉速度。

• 牽引手動頻率：設置牽引電機手動運轉速度。

• 吸氣延時：設置測標電眼檢測到標簽到吸氣電磁閥動作的延時時間

• 吸氣放開延時：設置吸氣電磁閥的動作時間

• 貼標氣缸伸出延時：設置貼標氣缸伸出的延時時間

• 覆標時間： 設置覆標氣缸下來停頓的時間，

• “停標延時”，設定從測標傳感器檢測出標完成一張后，延時停止出標的時間，任何模式有效，（0.0≤設置值≤32.767單位：秒）；

• “測物過濾”，設定兩個產品生產周期最小間隔時間，任何模式有效，（0.0≤設置值≤32.767單位：秒）

5、I/O監控：如下圖所示

此頁面可監控PLC輸入輸出是否有無，一般用于調試時使用。

以上，就是半自動高精度平面貼標機電氣控制的具體操作方法，如果您需要了解更多，歡迎撥打高臻智能自動化全球服務熱線【400-680-3696】免費咨詢。
